1.工作原理

       在密閉管道內，以鏈片為傳動構件帶動物料沿管道運動。當水平輸送時，物料顆粒受到鏈片在運動方向的推力。當料層間的內摩擦力大于物料與管壁的外摩擦力時，物料就隨鏈片向前運動，形成穩定的料流；當垂直輸送時，管內物料顆粒受鏈片向上推力，因為下部給料阻止上部物料下滑，產生了橫向側壓力，所以增強了物料的內摩擦力，當物料間的內摩擦力大于物料與管內壁外摩擦力及物料自重時，物料就隨鏈片向上輸送，形成連續料流。

2.簡介

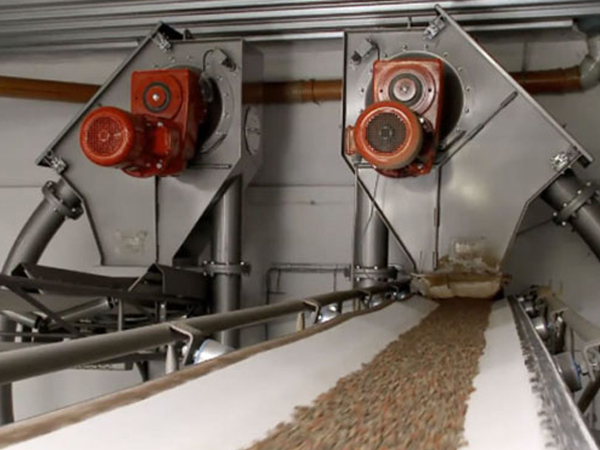

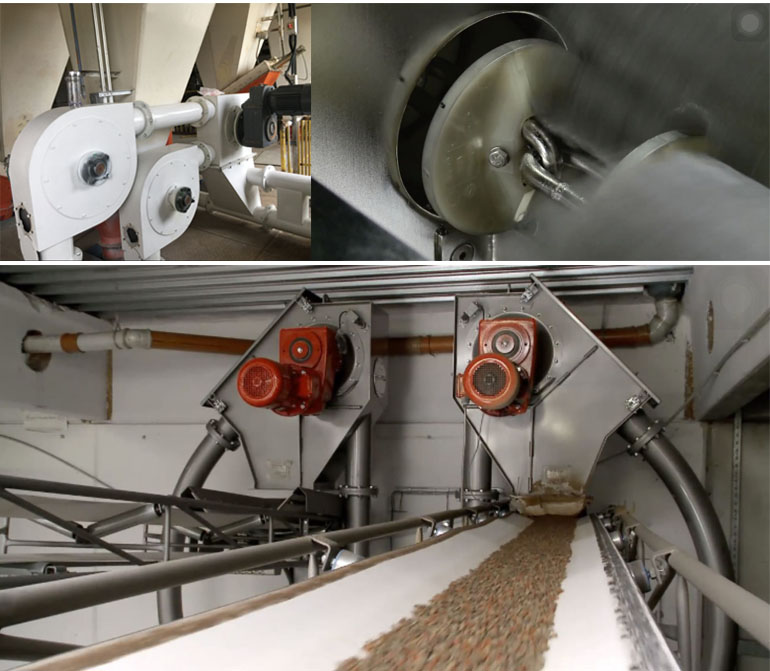

       管鏈輸送機，包括機頭箱和機尾箱，機頭箱內安裝主動鏈輪，主動鏈輪連接電機，機尾箱內安裝被動鏈輪，主動鏈輪與被動鏈輪之間連接鏈條，鏈條安裝在機頭箱與機尾箱之間的圓形輸料管內，輸料管上設有進料口，機頭箱下部或輸料管上設有出料口。本實用新型還對主動鏈輪、鏈條結構、機頭箱、機尾箱等進行了優化結構設計。本實用新型輸料管為分節組裝成整體的圓管，可達到完全密封效果，適用于極細粉塵料、有害材料及相關的各種場合，對環保^有利。還具有料位準確，輸送效率高，可靠耐用，維修率低，使用壽命長的特點。能完全滿足各種場合使用，如傾斜、垂直、轉彎，并能在一條巷道上多條并聯平行安裝，滿足多位上料、卸料運行。

3.特點

1) 管鏈輸送機結構簡單緊湊，可以水平、垂直、彎曲或三維布置；

2) 管道可全封閉式輸送，無粉塵溢漏，高效環保；

3) 物料輸送過程中，同種輸送能力情況下，管鏈能耗^低，可^大限度的降低運行成本；

4) 維護少，維護成本低，使用壽命長；

5) 摩擦小，^大限度的降低噪音；

6) 物料可全部輸送完，輸送管道內無殘留；

7) 運行速度慢，可^大限度的保證物料的完整性；

8) 可實現防爆設計和氣密設計；

9) 可以帶料重載起動；

10) 其它見管鏈輸送機優勢。

4.優勢

1) 管鏈輸送機結構簡單緊湊，可以水平、垂直、彎曲或三維布置；

2) 根據用戶現場使用情況，可以多口進料，多口出料，實現一套管鏈，多點投料，多點出料；

3) 輸送原料從進口到出口法蘭之間一直處于密閉狀態的，運輸中能保證沒有粉塵泄漏到環境中；

4) 出口不必設置除塵器，簡單排氣即可，滿足現代企業對環境保護的要求；

5) 輸送原料沿著管子在兩個盤片中間平滑向前輸送，基本上沒有摩擦，所以物料破損少，緩慢的彎道輸送使很少的物料會產生破碎；

6) 管鏈輸送機皆采用特殊定制的輸送盤片 ，具有極低的磨擦系數、較高的耐磨性和穩定的輸送；

7) 管鏈輸送機都采用自主開發的計算程序，使得輸送機的輸送管道和彎頭等不同的部位保持必要的靜摩擦和拉緊力，為設計低噪聲和低磨損的管鏈輸送機提供高^數據。

       管鏈輸送機是輸送粉狀、小顆粒狀及小塊狀等散狀物料的連續輸送設備，可以水平、傾斜和垂直組合輸送。
